| 圖紙屬性 | |||
| 編號： DC1408 | 層數： 三層 | 結構形式： 磚混結構 | 主體造價： 42-50萬 |
| 開間： 12米 | 進深： 12.7米 | 占地面積： 141平方米 | 建筑面積： 414.2平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等 | |||
| 結 構 圖： | 包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖： | 包含各層給排水平面圖、給排水系統圖及大樣圖等 | |||
| 電 氣 圖： | 包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等 | |||
| 設計功能 | ||||

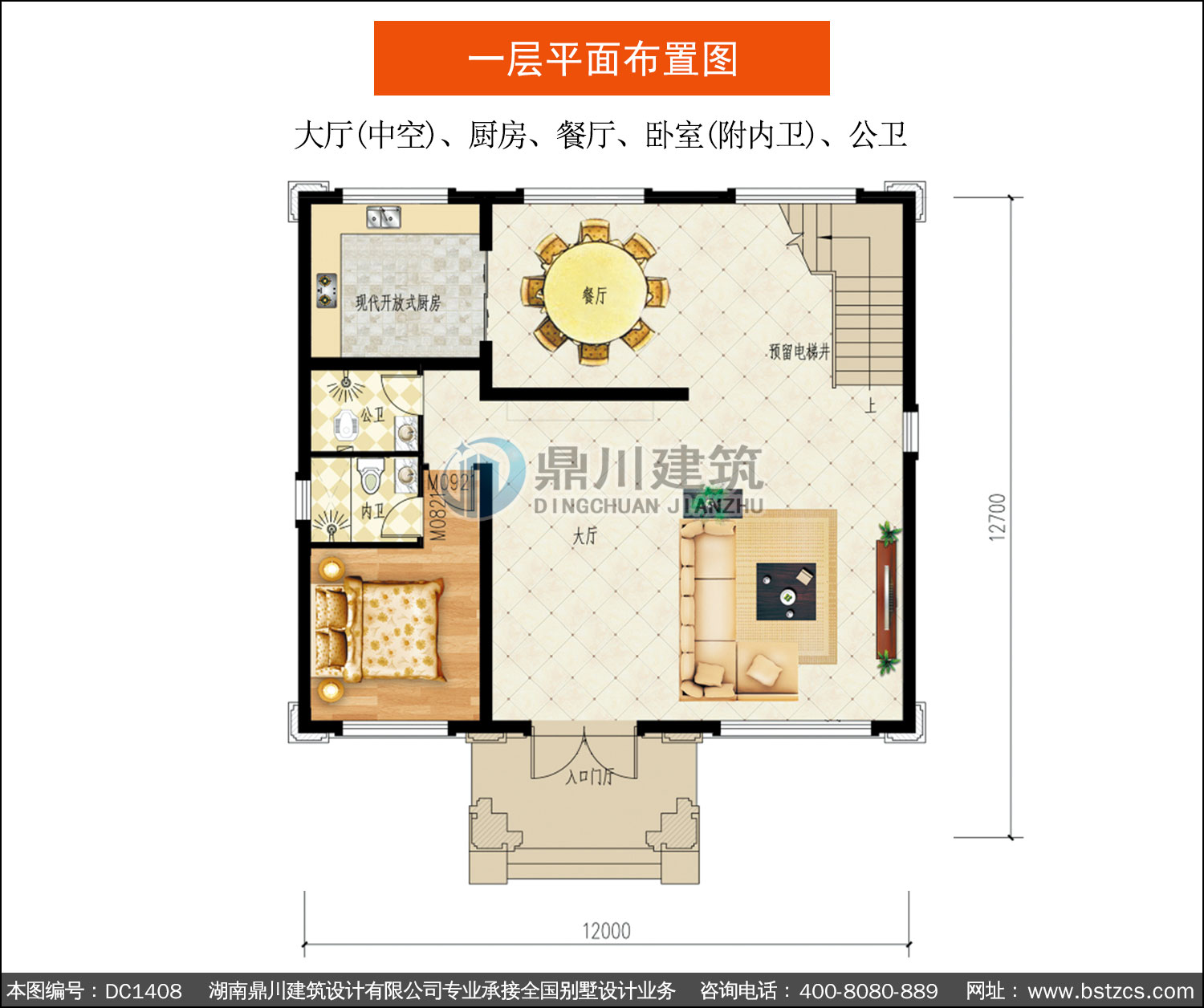

| 一 層： | 大廳(中空)、廚房、餐廳、臥室(附內衛)、公衛 | |||
| 二 層： | 起居室、臥室(附內衛)、2臥室、公衛、陽臺 | |||
| 三 層： | 娛樂廳、臥室(附內衛、衣帽間)、2臥室、公衛、露臺 | |||
效果圖：
